Un garde-corps fixé par scellement chimique qui cède sous une poussée latérale pose un problème de sécurité directe. La résistance à l’arrachement du scellement chimique dépend moins du produit lui-même que de la combinaison support, résine, diamètre de tige et protocole de mise en œuvre. Cet article analyse les paramètres qui séparent un ancrage fiable d’un ancrage à risque, en s’appuyant sur les référentiels techniques européens actuels.
Référentiels EAD et catégories sismiques pour l’ancrage de garde-corps
Les concurrents en ligne mentionnent la résistance du scellement chimique sans aborder les documents normatifs qui encadrent réellement les ancrages structurels. Pour les garde-corps et rambardes soumis aux Eurocodes, les bureaux d’études s’appuient désormais sur les EAD 330499-00-0601 et EAD 330087-00-0601, qui remplacent progressivement les anciens guides ETAG.
A lire aussi : Stationnement trottoir devant maison récurrent : stratégie pour apaiser les tensions de voisinage
Ces EAD introduisent des distinctions rarement citées dans les guides grand public. Les performances sont évaluées séparément en béton fissuré et en béton non fissuré, ce qui change radicalement le dimensionnement.
Pour des garde-corps installés dans des ERP ou des zones à risque sismique, certains fabricants recommandent des résines disposant d’un ETA couvrant le béton fissuré et la catégorie sismique C1 a minima. Une résine sans cette couverture peut afficher une résistance élevée en laboratoire et se révéler insuffisante en conditions réelles.
A lire aussi : Extension de maison à Armentières : la véranda moderne comme solution pratique
| Critère EAD | Béton non fissuré | Béton fissuré |
|---|---|---|
| Résistance à l’arrachement | Valeurs nominales élevées | Valeurs réduites (coefficient de sécurité accru) |
| Catégorie sismique | Non requise pour usage courant | C1 ou C2 exigée selon la zone |
| Comportement au feu | Non testé par défaut | Classifications R30, R60 selon essais |
| Document de référence | EAD 330499-00-0601 | EAD 330087-00-0601 |
La colonne « béton fissuré » concerne la majorité des dalles et acrotères existants, où des microfissures sont présentes sans être visibles à l’œil nu. Dimensionner un ancrage de garde-corps uniquement sur les valeurs « béton non fissuré » revient à surestimer la capacité portante réelle.
Résine polyester, vinylester ou époxy : quel type pour une fixation de garde-corps
Le choix de la résine conditionne directement la tenue dans le temps. Les trois familles de résines disponibles ne répondent pas aux mêmes contraintes.
- La résine polyester convient aux charges modérées en milieu sec. Son temps de prise est court, mais sa résistance chimique reste limitée face à l’humidité prolongée. Pour un garde-corps extérieur, elle présente un risque de dégradation à moyen terme.
- La résine vinylester offre un meilleur comportement en milieu humide et sur supports variés (béton, pierre, brique pleine). C’est le compromis le plus utilisé pour les fixations de garde-corps en extérieur.
- La résine époxy développe la résistance mécanique la plus élevée et tolère des conditions agressives. En revanche, son temps de polymérisation est nettement plus long, ce qui complique les chantiers où les délais sont serrés.

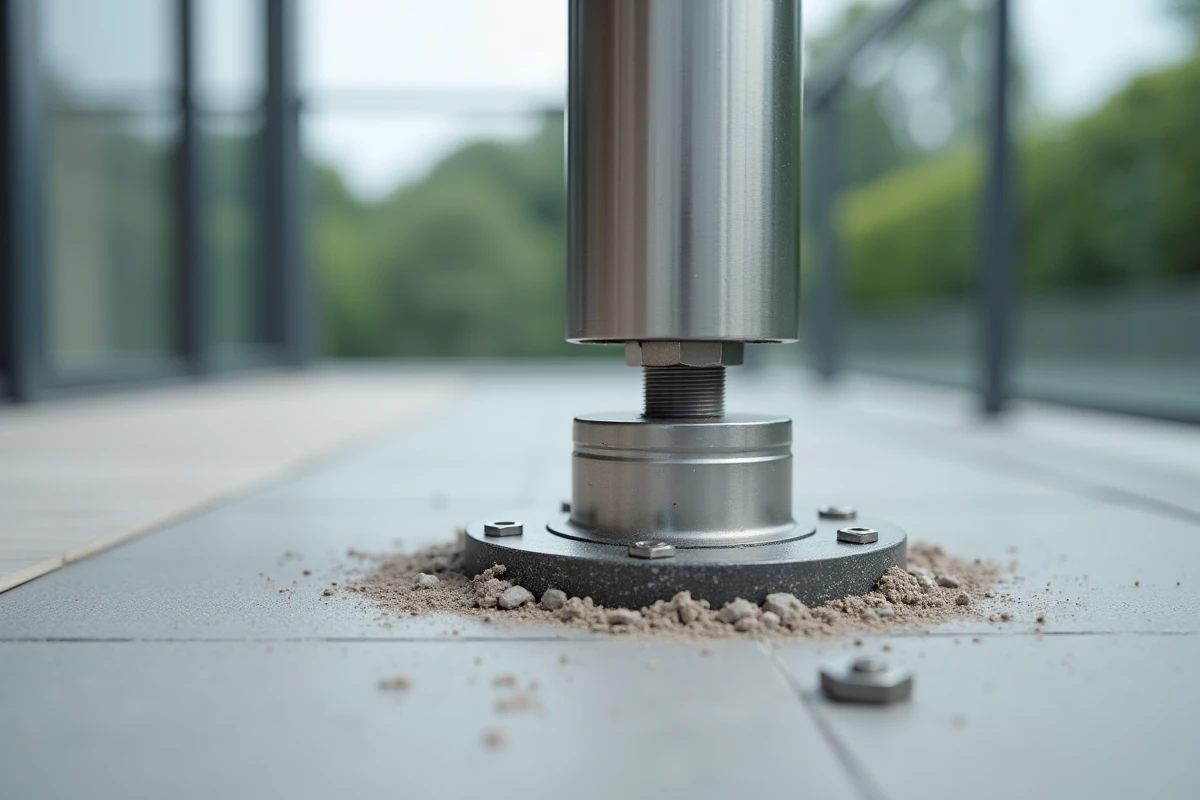

Pour une rambarde en inox fixée sur un acrotère exposé aux intempéries, la résine vinylester avec un ETA couvrant le béton fissuré constitue le choix le plus adapté dans la majorité des configurations.
Protocole de perçage et nettoyage du trou : la cause principale des arrachements
La résine la plus performante ne compense pas un trou mal préparé. La majorité des arrachements de garde-corps scellés chimiquement proviennent d’un défaut de nettoyage du forage, pas d’un sous-dimensionnement de la résine.
Diamètre de perçage et profondeur d’ancrage
Le diamètre du trou doit correspondre aux spécifications du fabricant de la cartouche, généralement calibré en fonction du diamètre de la tige filetée. Un trou trop large réduit l’épaisseur de résine en contact avec la paroi du béton et diminue la résistance à l’arrachement. Un trou trop étroit empêche la résine de se répartir correctement autour de la tige.
La profondeur d’ancrage minimale dépend du type de support et de la charge appliquée. Pour un garde-corps soumis à une charge horizontale normalisée, cette profondeur ne se devine pas : elle se calcule selon les données de l’ETA du produit utilisé.
Nettoyage du forage avant injection
Le protocole standard exige un soufflage puis un brossage répété du trou (généralement deux cycles soufflage-brossage minimum). La poussière de forage restante crée une couche de faible adhérence entre la résine et le béton.
Un trou non nettoyé peut diviser la résistance à l’arrachement par deux ou plus. Ce point est documenté dans les fiches techniques des fabricants, mais rarement vérifié sur chantier pour les petits projets de garde-corps.
Note de calcul d’ancrage : pourquoi la fiche produit ne suffit pas pour une rambarde
Les contenus en ligne se concentrent sur le choix de la cartouche et le geste de pose. La pratique des bureaux d’études évolue vers une exigence plus formelle : pour des garde-corps soumis aux Eurocodes, les calculs d’ancrage doivent figurer dans la note de stabilité ou le dossier d’exécution (classes EXC2 à EXC4).
Cette tendance concerne en premier lieu les ERP et les bâtiments collectifs, mais elle se généralise progressivement aux projets résidentiels quand un bureau de contrôle intervient. Le calcul prend en compte la charge horizontale réglementaire appliquée en tête du garde-corps, le bras de levier jusqu’à la platine de fixation, et la répartition des efforts sur chaque point d’ancrage.
Un garde-corps avec platine à quatre trous ne répartit pas la charge de manière égale sur les quatre ancrages. Les deux tiges les plus éloignées du point d’application de la force reprennent l’effort de traction, tandis que les deux autres travaillent en compression. Le dimensionnement doit tenir compte de cette dissymétrie.
Signes avant-coureurs d’un scellement chimique défaillant sur garde-corps
Un scellement qui commence à lâcher ne cède pas d’un coup. Plusieurs indices permettent d’intervenir avant l’arrachement complet :
- Un jeu perceptible entre la platine et le support quand on exerce une pression latérale sur la rambarde
- Des microfissures en étoile autour des points de fixation dans le béton ou la pierre
- Une trace de rouille à la base de la tige filetée, signe d’infiltration d’eau entre la résine et le forage
- Un garde-corps qui vibre ou résonne de manière anormale sous une charge normale d’appui
La présence d’un seul de ces signes justifie un contrôle approfondi. Reprendre un ancrage défaillant impose souvent de percer à un nouvel emplacement, car la résine durcie dans l’ancien trou ne peut pas être retirée proprement pour un nouveau scellement au même endroit.
Le paramètre déterminant dans la tenue d’un scellement chimique pour garde-corps reste le nettoyage du forage, avant même le choix de la résine ou le diamètre de la tige. Un ancrage correctement préparé dans un béton ordinaire surpasse un ancrage bâclé avec une résine haut de gamme. Les référentiels EAD et les notes de calcul ne remplacent pas le geste, mais ils permettent de vérifier que le geste a été calibré pour la bonne charge.
