Quand vous branchez une plaque de cuisson, le courant qu’elle produit en cas de fuite ne ressemble pas à celui d’une simple lampe. Les composants électroniques redressent le courant alternatif et génèrent une composante continue que certains dispositifs de protection ne savent pas détecter.
Toute la logique du choix entre différentiel type A et type AC part de cette réalité physique, et la norme NF C 15-100 en tire des conséquences précises pour chaque circuit d’une installation neuve en 2026.
A lire en complément : Fenêtres en aluminium : pourquoi opter pour du sur-mesure ?

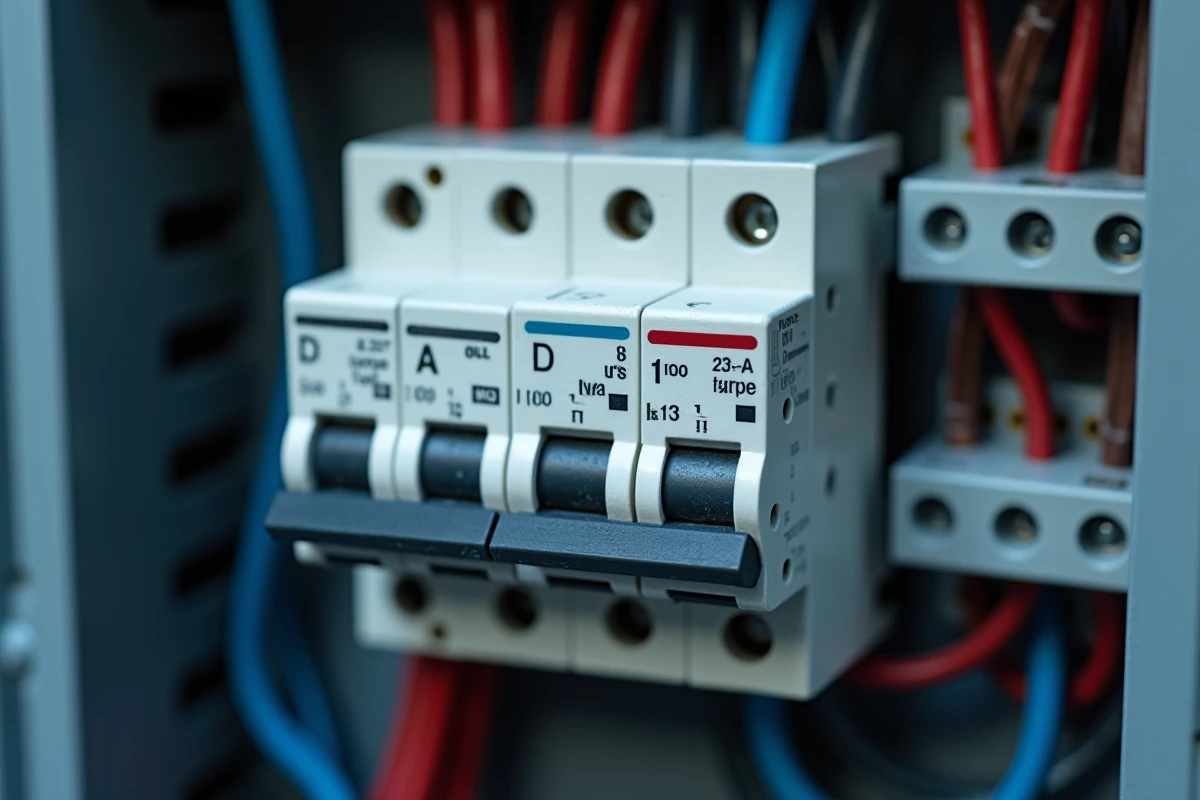

Courant de fuite alternatif ou continu : ce que détecte chaque différentiel
Un interrupteur différentiel type AC surveille les fuites de courant alternatif pur, celui qui circule dans un circuit d’éclairage classique ou une prise alimentant un grille-pain. Le tore magnétique interne mesure en permanence la différence entre le courant entrant et le courant sortant. Dès que cette différence dépasse 30 mA, le mécanisme coupe.
Le type A fait la même chose, mais il ajoute une capacité de détection des courants de fuite à composante continue pulsée. Ces courants apparaissent dès qu’un appareil intègre un redresseur, un variateur de vitesse ou une alimentation à découpage. Plaques à induction, lave-linge et bornes de recharge produisent tous ce type de fuite.
A voir aussi : Les avantages des vitrines en plexiglas pour vos expositions
Pourquoi cette distinction compte-t-elle au tableau ? Parce qu’un différentiel type AC, face à une fuite continue pulsée, peut rester aveugle. Le courant continu sature le tore et empêche le déclenchement. Le circuit reste sous tension alors qu’un défaut existe.
Circuits obligatoirement sous différentiel type A selon la NF C 15-100
La norme NF C 15-100 impose au moins un interrupteur différentiel 30 mA de type A dans toute installation neuve. Ce type A protège obligatoirement les circuits suivants :
- Le circuit dédié à la plaque de cuisson ou à la cuisinière (alimentation en 32 A sous 6 mm²)
- Le circuit du lave-linge (prise 20 A dédiée)
- La borne de recharge pour véhicule électrique, si elle est prévue à l’installation
Le type A couvre aussi les circuits de prises alimentant des appareils à électronique embarquée (lave-vaisselle, sèche-linge). En pratique, regrouper la cuisine et la buanderie sous un même différentiel type A simplifie le tableau et garantit la conformité.
Circuits sous type AC : ce qui reste autorisé
Les circuits d’éclairage, les prises de courant standard des chambres ou du séjour, le chauffe-eau à résistance classique, le circuit VMC sans variateur : tous ces départs peuvent rester sous un interrupteur différentiel type AC 30 mA. Le type AC suffit quand aucun composant électronique ne redresse le courant sur le circuit protégé.
Les retours d’expérience terrain montrent une amélioration notable de la sélectivité quand le tableau combine un différentiel type A sur les circuits sensibles et des types AC sur les circuits d’éclairage. En cas de défaut sur la plaque de cuisson, seul le type A déclenche, sans couper l’éclairage du reste de la maison.
Tableau récapitulatif type A ou AC par circuit
| Circuit | Type de différentiel | Calibre courant |
|---|---|---|
| Plaque de cuisson / cuisinière | Type A (obligatoire) | 32 A |
| Lave-linge | Type A (obligatoire) | 20 A |
| Borne de recharge VE | Type A (obligatoire) | 20 A ou plus |
| Lave-vaisselle, sèche-linge | Type A (recommandé) | 20 A |
| Éclairage | Type AC (autorisé) | 10 A ou 16 A |
| Prises standard séjour, chambres | Type AC (autorisé) | 16 A |
| Chauffe-eau résistif | Type AC (autorisé) | 20 A |
| VMC sans variateur | Type AC (autorisé) | 2 A |
Ce tableau reflète les exigences de la NF C 15-100 pour une installation neuve. Un différentiel type A protège aussi les fuites alternatives, il peut donc remplacer un type AC sur n’importe quel circuit. L’inverse n’est pas vrai.
Déclenchements intempestifs : pourquoi les installations modernes imposent le type A
Depuis quelques années, une hausse significative des déclenchements intempestifs de différentiels type AC a été observée sur les circuits équipés de bornes de recharge pour véhicules électriques et de pompes à chaleur. Le courant continu pulsé généré par ces appareils perturbe le tore magnétique du type AC, qui interprète la saturation comme un défaut.
Résultat : le tableau saute alors qu’il n’y a aucune fuite réelle. Passer au type A sur ces circuits résout le problème, car sa technologie de détection est conçue pour distinguer la composante continue pulsée d’un vrai défaut d’isolement.
Cette migration forcée vers le type A concerne aussi les pompes à chaleur air/eau avec variateur de fréquence. Le type AC sur un circuit de pompe à chaleur génère des coupures sans défaut réel.
Installation solaire et batteries domestiques : faut-il un différentiel type B pour les onduleurs hybrides ?
Dans une maison neuve 2026 équipée de panneaux solaires et de batteries de stockage, la question se pose différemment. Un onduleur hybride (qui gère la production solaire, le stockage batterie et l’injection réseau) peut générer des courants de fuite à composante continue lisse, pas seulement pulsée.
Le type A détecte les composantes continues pulsées. Le différentiel type B détecte aussi les composantes continues lisses. La différence est technique mais ses conséquences sont concrètes : si l’onduleur hybride produit un défaut d’isolement côté courant continu, un type A peut ne pas déclencher.
Quand le type B devient pertinent
Les fabricants d’onduleurs hybrides intègrent souvent un dispositif de détection de courant résiduel interne. Si ce dispositif est certifié conforme et que le constructeur le mentionne dans sa documentation technique, un différentiel type A en amont peut suffire.
En revanche, quand l’onduleur ne dispose pas de cette protection intégrée, ou quand la batterie est raccordée sans séparation galvanique, un type B sur le circuit onduleur apporte une sécurité que le type A ne couvre pas. Le surcoût est notable, mais il protège contre un scénario que les autres différentiels ignorent.
- Vérifiez la documentation de l’onduleur : s’il intègre un RCD interne de type B, un différentiel type A en tableau suffit
- Sans protection interne certifiée, prévoyez un différentiel type B dédié au circuit onduleur/batteries
- Le reste de l’installation (circuits domestiques) suit les règles classiques type A et AC décrites plus haut
Les assureurs commencent à prendre en compte le type de protection différentielle installée. Depuis fin 2025, une tendance à la baisse des primes habitation a été observée pour les installations neuves équipées exclusivement de différentiels type A, grâce à la réduction des sinistres liés aux fuites continues. L’ajout d’un type B sur le circuit solaire pourrait renforcer cette tendance, même si aucune obligation réglementaire ne l’impose encore pour les installations domestiques.
Le choix entre type A, AC et B ne se résume pas à une question de norme. C’est un arbitrage entre le type d’appareils raccordés, le niveau de protection réel contre les fuites continues, et la sélectivité du tableau.
Pour une installation neuve 2026, poser la question au stade de la conception du tableau évite de devoir tout reprendre le jour où l’on ajoute une borne de recharge ou un kit solaire avec batterie.
